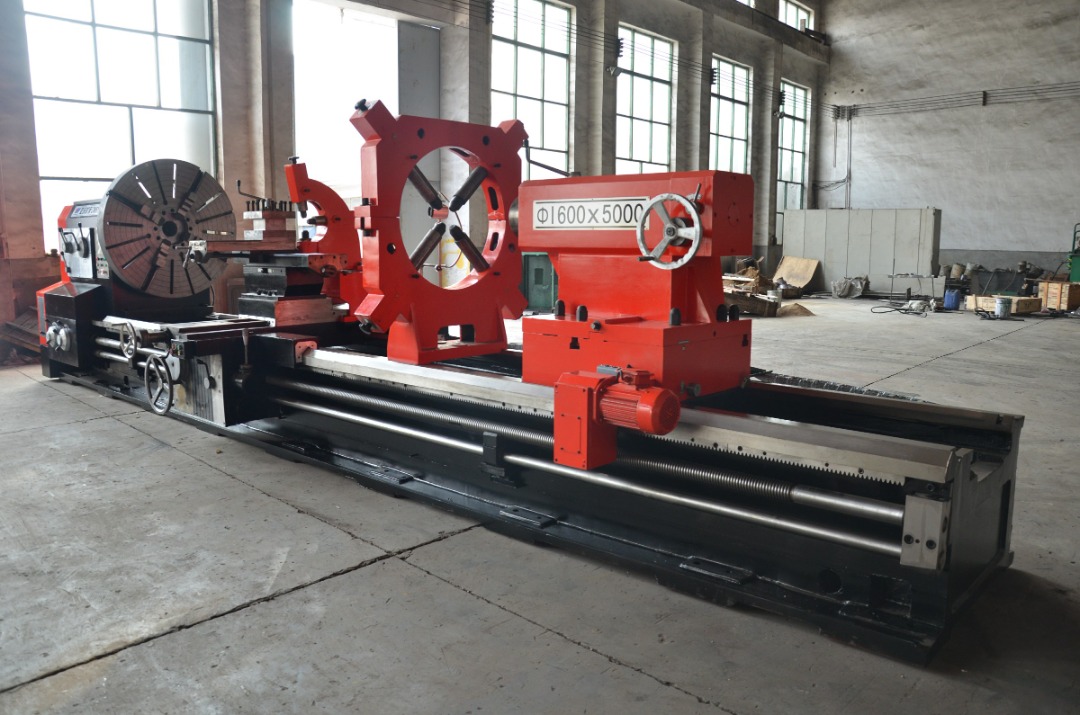

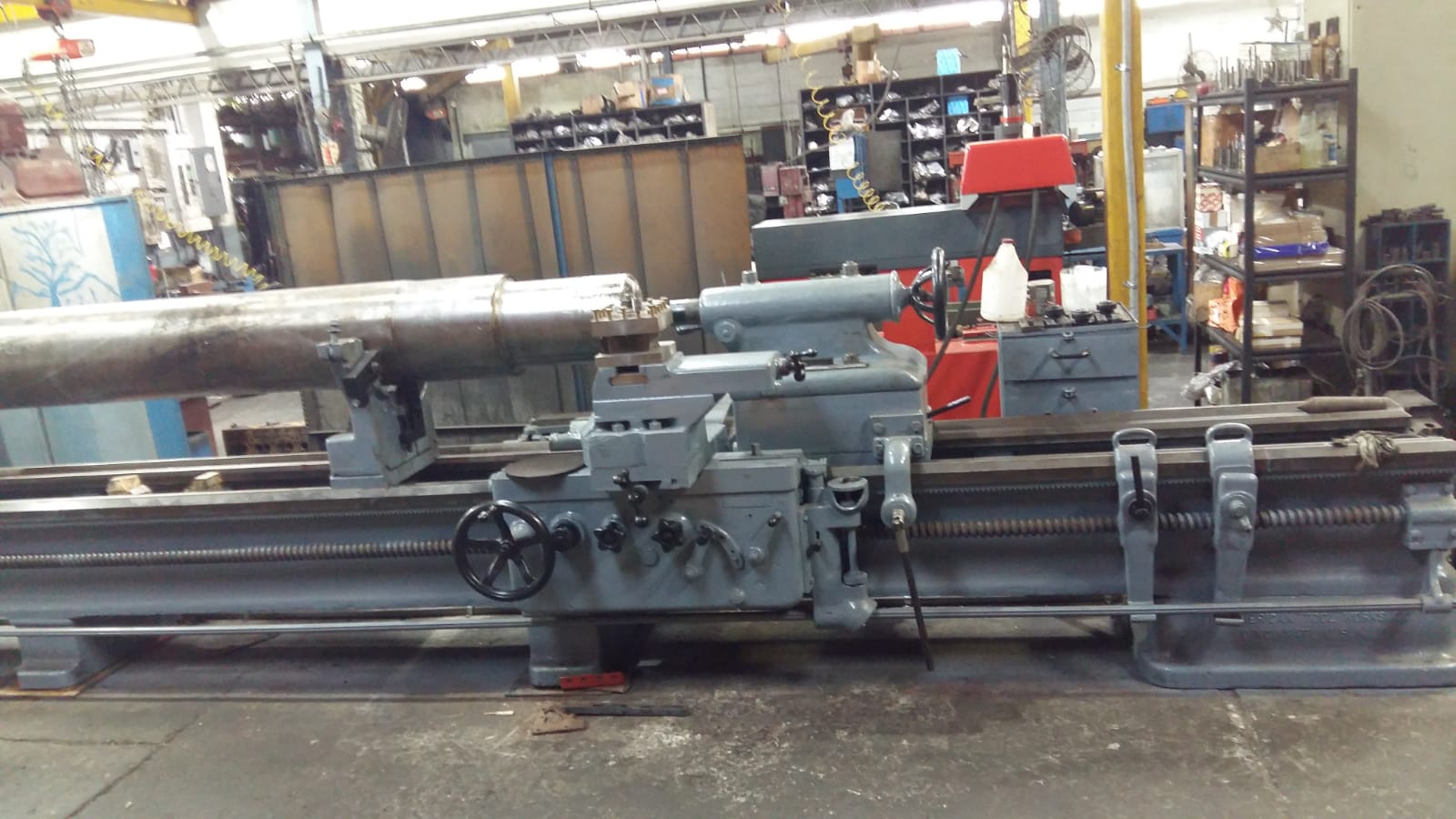

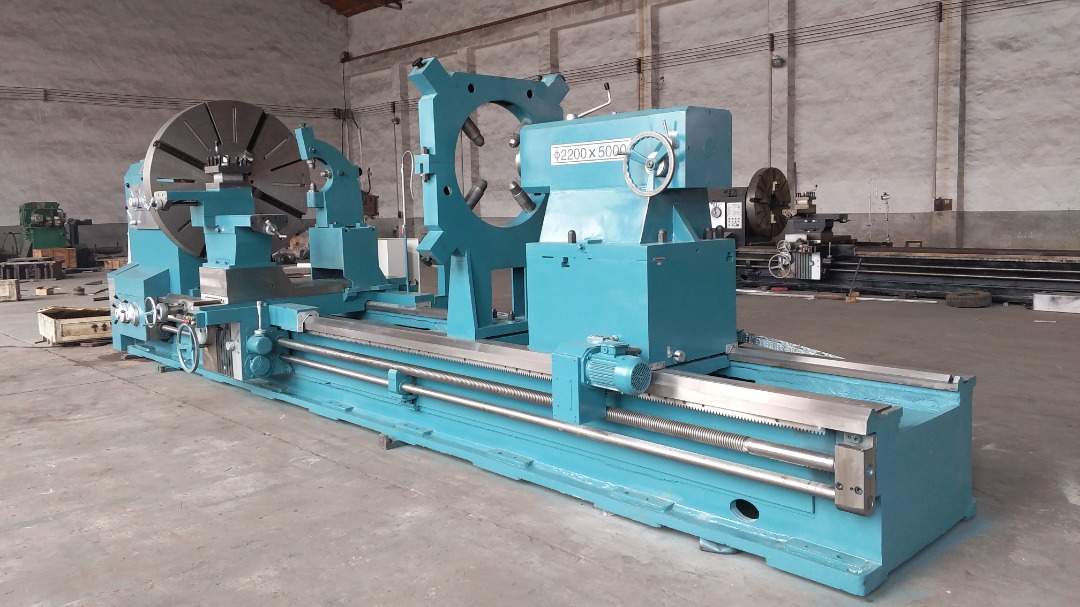

Máquina de torno horizontal:
El torno es una de las máquinas herramientas de uso más universal, en la elaboración de partes y piezas ya que permite transformar cuerpos solidos en piezas u objetos necesarios en diversas industrias. El torno horizontal es útil para la elaboración y conformación de varios tipos de cortes y creación de diferentes cortes de roscas.
Estas máquinas son de alta potencia, rigidez y amplio rango de velocidad de rotación. Puede cumplir con alta demanda de producción con eficiencia, estabilidad y precisión confiable.
Campo de aplicación:
Adecuado para varios trabajos de corte, como torneado de superficie cilíndrica externa, orificios internos y torneado de la cara final. Puede hacer brochado de ranuras, taladrado, mandrinado, trepanado y varios tipos de corte de roscas. También puede convertir varias roscas internas y externas métricas, en pulgadas, de módulo y de paso diametral.
La corredera superior se puede utilizar de forma independiente para el torneado de conos cortos, las máquinas de torno de porcelana son de alta potencia, alta rigidez y amplio rango de velocidad de rotación. Se puede utilizar para torneado de alta velocidad y fuerza. Pueden cumplir con diferentes requisitos de producción de cantidad con alta eficiencia, estable y precisión confiable.
ESPECIFICACIONES TÉCNICA
• Columpio máximo sobre la cama: 1 100 mm
• Columpio máximo sobre deslizamiento transversal: 800 mm
• Ancho del carril de guía: 600 mm
• Longitud máxima de la pieza de trabajo: 5000 mm
Cabezal:
• Agujero del husillo: 105 mm
• Cono del husillo: ¢ 120 mm
• Velocidades de husillo: 18 tipos; 4.8-640r/min.
Roscas y alimentaciones de caja de cambios:
• Roscas métricas mm: 1 – 240 mm (50 tipos)
• Roscas en pulgadas TPI: 14-1 (26 tipos)
• Subprocesos del módulo: 0.5-120 (53 tipos)
• Roscas diamétricas DP: 28 – 1 (24 tipos)
• Pasos y gama de avances longitudinales distancia: 64tipos; 0,05-24,3 mm/r
• Rango 1/1: 0.1-1.52
• Rango 16/1: 1.6-24.3
• Paso y rango de avance cruzado: 0,05-24,3 mm/r 64 tipos
• Gama de micro alimentadores con cambio de marchas: 0.05-0.76mm/r
• Velocidad de avance longitudinal y transversal: 1/2
• Velocidad de movimiento rápido del carro: 4000mm/r
Carro:
• Máximo recorrido del tobogán inferior: 500 mm.
• Máximo recorrido del tobogán superior: 200 mm.
Contrapunto:
• Viaje de manga: 250 mm.
• Conicidad de la manga: Morse 5#
Motor:
• Potencia del motor principal: 11 kw
• Potencia del motor de movimiento rápido: 1.1 kw
• Potencia del motor de la bomba de refrigerante: 90 kw
• Capacidad de carga máxima: 2,5 tons
Peso: 8200 kg
Dimensiones: 7200x1700x1900 mm
Accesorios:
• Mandril de cuatro mordazas
• Llave de mandril
• Llave de reposa cuchillas
• Luz de trabajo
• Sistema de lubricación
• Sistema de refrigeración
• Pernos de cimentación
• Almohadillas niveladoras de hierro
• Protector de mandril
• Protector de descanso de herramientas
• Libro manual en inglés
ESPECIFICACIONES TÉCNICA
• Columpio máximo sobre la cama: 2 000 mm
• Columpio máximo sobre deslizamiento transversal: 1 600 mm
• Ancho del carril de guía: 755 mm
• Longitud máxima de la pieza de trabajo: 8 000 mm
• Peso máximo de la pieza: 6 Ton.
Cabezal:
• Agujero del husillo: 130 mm
• Cono del husillo: 140 mm
• Velocidades de husillo: 21 tipos; 3.15-315r/min.
Roscas y alimentaciones de caja de cambios:
• Roscas métricas mm: 1 – 120 mm (44 tipos)
• Roscas en pulgadas TPI y en mm: 24-1/4 (31 tipos) / 615.95 mm.
• Subprocesos del módulo: 0.5-60 (45 tipos)
• Roscas diamétricas DP: 1/2-56 (38kinds)
• Pasos y gama de avances longitudinales distancia: 56tipos; 0,05-6 mm/r
Puesto de herramientas:
• Máximo Recorrido del tobogán inferior: 630 mm.
• Máximo Recorrido de tobogán superior: 300 mm.
• Velocidad de movimiento rápida del descanso de la herramienta longitudinal: 3 740 mm/min.
• Velocidad de movimiento rápida del descanso de la herramienta horizontal: 1 870 mm/min.
Contrapunto:
• Diámetro de la pluma del contrapunto: 160 mm.
• Viaje de manga: 300 mm.
• Conicidad de la manga: MT6
Motor:
• Potencia del motor principal: 22 kw
• Potencia del motor de movimiento rápido: 1.5 kw
• Potencia del motor de la bomba de refrigerante: 120 kw
Peso: 21 500 kg
Dimensiones: 11100x2150x1825 mm
Accesorios:
• Mandril de cuatro mordazas
• Llave de mandril
• Llave de reposa cuchillas
• Luz de trabajo
• Sistema de lubricación
• Sistema de refrigeración
• Pernos de cimentación
• Almohadillas niveladoras de hierro
• Protector de mandril
• Protector de descanso de herramientas
• Libro manual en inglés
ESPECIFICACIONES TÉCNICA
• Columpio máximo sobre la cama: 2 000 mm
• Columpio máximo sobre deslizamiento transversal: 1 580 mm
• Ancho del carril de guía: 1 100 mm
• Longitud máxima de la pieza de trabajo: 8 000 mm
• Peso máximo de la pieza: 16 Ton.
Cabezal:
• Agujero del husillo: 130 mm
• Cono del husillo: 140 mm / MT6
• Velocidades de husillo y rango: 21 tipos; 2-200r/min.
Roscas y alimentaciones de caja de cambios:
• Roscas métricas mm: 1 – 120 mm (44 tipos)
• Roscas en pulgadas TPI y en mm: 24-1/4 (31 tipos) / 615.95 mm.
• Subprocesos del módulo: 0.5-60 (45 tipos)
• Roscas diamétricas DP: 1/2-56 (38kinds)
• Avances longitudinales del apoyo de la cuchilla para husillo por revolución: 0,01-12 mm/r (56
tipos)
Puesto de herramientas:
• Máximo recorrido del tobogán inferior: 1 010 mm.
• Máximo recorrido del tobogán central: 200 mm.
• Máximo recorrido de tobogán superior: 300 mm.
• Velocidad de movimiento rápida del descanso de la herramienta longitudinal: 3 740 mm/min.
• Velocidad de movimiento rápida del descanso de la herramienta horizontal: 1 870 mm/min.
Contrapunto:
• Diámetro de la pluma del contrapunto: 180 mm.
• Recorrido de la pluma del contrapunto: 300 mm.
• Conicidad de la manga central: No. 80 / MT6
Motor:
• Potencia del motor principal: 22 kw
• Potencia del motor de movimiento rápido: 1.5 kw
• Potencia del motor de la bomba de refrigerante: 120 kw.
Peso: 24 000 kg
Dimensiones: 11400x2300x2600 mm
Accesorios Standard:
• Mandril de cuatro mordazas.
• Llave de mandril
• Llave de reposa cuchillas (poste de herramientas).
• Luz de trabajo.
• Soporte de seguimiento.
• Apoyo central / ajustador de centro.
• Sistema de refrigeración.
• Sistema de lubricación.
• Pernos de cimentación.
• Almohadillas niveladoras de hierro.
• Libro manual en inglés.
ESPECIFICACIONES TÉCNICA
• Columpio máximo sobre la cama: 1 100 mm
• Columpio máximo sobre deslizamiento transversal: 800 mm
• Ancho del carril de guía: 600 mm
• Longitud máxima de la pieza de trabajo: 10 000 mm
Cabezal:
• Agujero del husillo: 105 mm
• Cono del husillo: ¢ 120 mm
• Velocidades de husillo: 18 tipos; 4.8-640r/min.
Roscas y alimentaciones de caja de cambios:
• Roscas métricas mm: 1 – 240 mm (50 tipos)
• Roscas en pulgadas TPI: 14-1 (26 tipos)
• Subprocesos del módulo: 0.5-120 (53 tipos)
• Roscas diamétricas DP: 28 – 1 (24 tipos)
• Pasos y gama de avances longitudinales distancia: 64tipos; 0,05-24,3 mm/r
• Rango 1/1: 0.1-1.52
• Rango 16/1: 1.6-24.3
• Paso y rango de avance cruzado: 0,05-24,3 mm/r 64 tipos
• Gama de micro alimentadores con cambio de marchas: 0.05-0.76mm/r
• Velocidad de avance longitudinal y transversal: 1/2
• Velocidad de movimiento rápido del carro: 4000mm/r
Carro:
• Máximo recorrido del tobogán inferior: 500 mm.
• Máximo recorrido del tobogán superior: 200 mm.
Contrapunto:
• Viaje de manga: 250 mm.
• Conicidad de la manga: Morse 5#
Motor:
• Potencia del motor principal: 11 kw
• Potencia del motor de movimiento rápido: 1.1 kw
• Potencia del motor de la bomba de refrigerante: 90 kw
• Capacidad de carga máxima: 2,5 tons
Peso: 13 500 kg
Dimensiones: 12200x1700x1900 mm
Accesorios:
• Mandril de cuatro mordazas
• Llave de mandril
• Llave de reposa cuchillas
• Luz de trabajo
• Sistema de lubricación
• Sistema de refrigeración
• Pernos de cimentación
• Almohadillas niveladoras de hierro
• Protector de mandril
• Protector de descanso de herramientas
• Libro manual en inglés
